美国军方在M103重型坦克设计之初，就把火力性能放到首位，其次是装甲防护，再次是机动性。M103的主要武器是1门M58型120毫米线膛炮，身管长为60倍口径，采用立式炮闩，有双气室式炮口制退器和炮膛抽烟装置，高低射界-8～+15度，由液压机构操纵，采用分装式弹药，弹种有穿甲弹、榴弹和黄磷弹，也可发射破甲弹，弹药基数38发。发射穿甲弹时，在命中角30度、射击距离914米的情况下，可击穿221毫米厚的钢装甲；发射破甲弹时的破甲厚度为330毫米：发射榴弹时的最大射程达23150米。尽管是分装式炮弹，但由于有2名装填手，实际射击速度仍达到5发/分。 火控系统包括：M14型机电模拟式弹道计算机、M15式体视式测距仪、M29型炮长主瞄准镜、M102型望远式瞄准镜、象限仪、双向稳定器和炮塔驱动装置等。测距仪和主瞄准镜组合在一起，测距范围为457—4572米，放大倍率为8.6倍。辅助瞄准镜的放大倍率为8倍。拿20世纪50年代的标准看，这套火控系统还是蛮先进的。
辅助武器有2挺7.62毫米并列机枪和1挺12.7毫米高射机枪。7.62毫米机枪的射击速度为400—500发/分，最大射程3 200米，弹药基数5250发。12.7毫米机枪的射速为450—550发/分，最大射程6821米，弹药基数1000发，可在指挥塔内由车长遥控操纵射击。
M103重型坦克的动力装置为泰里达茵·大陆公司的AVDS—1790—7C型V型12缸风冷汽油机，最大功率810马力，配用CD850—4A型液力机械式变速箱，有2个前进档和1个倒档，可实现中枢转向。资深的兵器迷可能会发现，这套动力—传动装置和M48坦克上的几乎一模一样，而战斗全重又增加了近10吨。这一点成为M103坦克机动性稍差的最主要的原因。
行动装置采用独立扭杆弹簧悬挂装置，第1、2、5、6、7负重轮处装有液压减震器。履带和M48坦克的一样，为宽711毫米的T107型金属橡胶履带。坦克的最大速度33.8千米/小时，最大行程168千米。可以认为，M103坦克的机动性稍差，这并不是老美的坦克设计师们设计不出更好的动力装置，而是设计指导思想不同所致。
在机动性上，M103坦克的“亮点”是由于利用方向盘转向，操纵性相当好，乘员不易疲劳。动力—传动装置的维修也比较方便。
M103重型坦克的车体为铸造钢装甲焊接结构，车体正面装甲厚度为110—127毫米，侧面装甲厚度为76毫米，后面装甲厚度为25毫米。炮塔为铸造件，但尾舱底面为焊接结构，炮塔各部位的装甲厚度达114毫米，火炮防盾的装甲厚度更达到了178毫米。各舱室用装甲板隔开。单就装甲厚度来说，M103坦克要优于IS一3重型坦克。
M103重型坦克共有两种改进型，即A1型和A2型。A1型改进了火控系统及炮塔驱动装置(由液压式改为电动式)，将操纵杆改为方向盘，改进了火炮的固定方式。
上市时间：2014年2月上旬
建议零售价：7,992日元

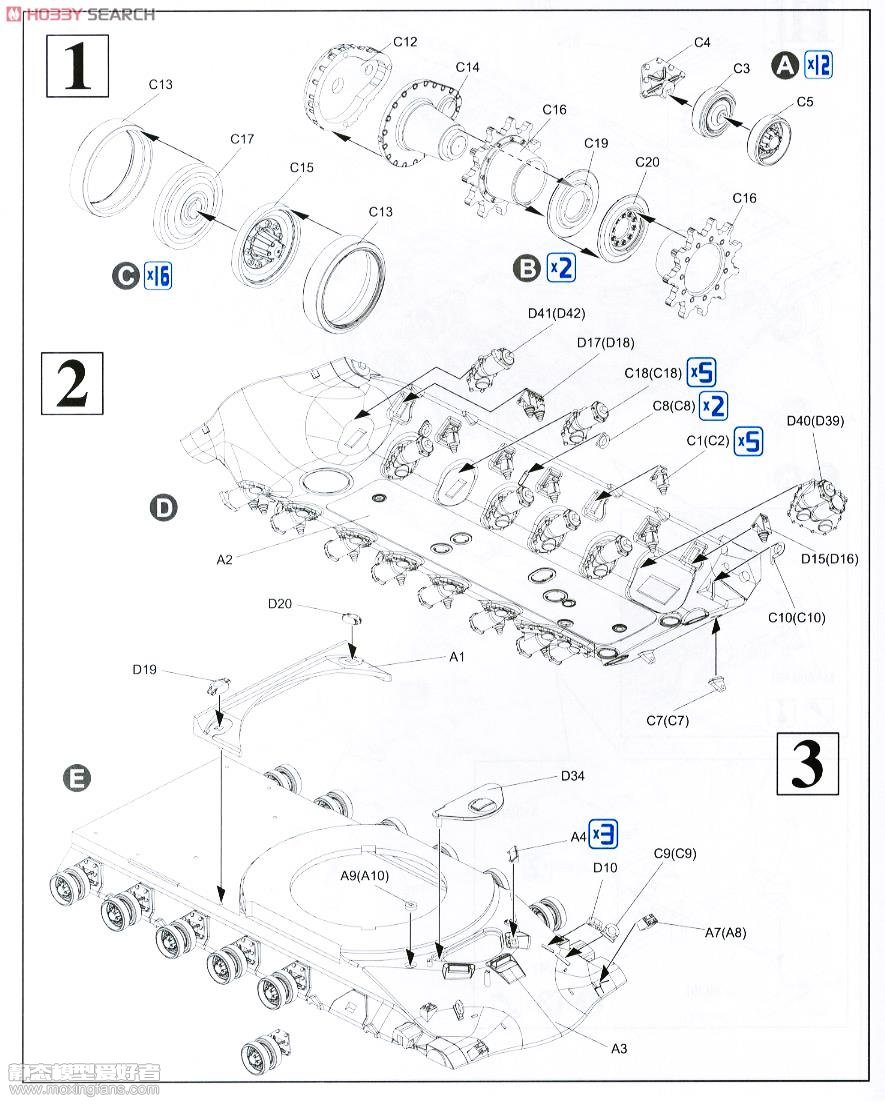

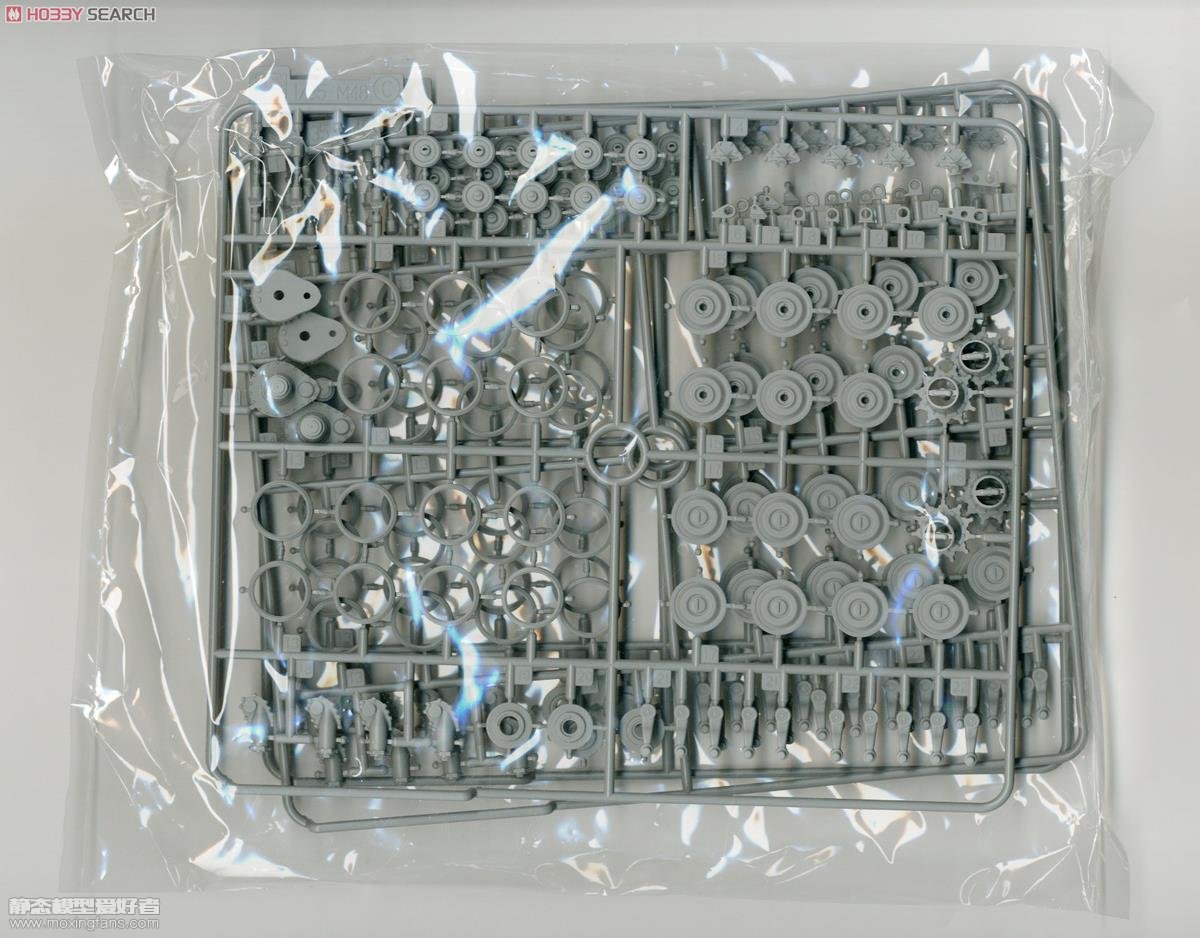

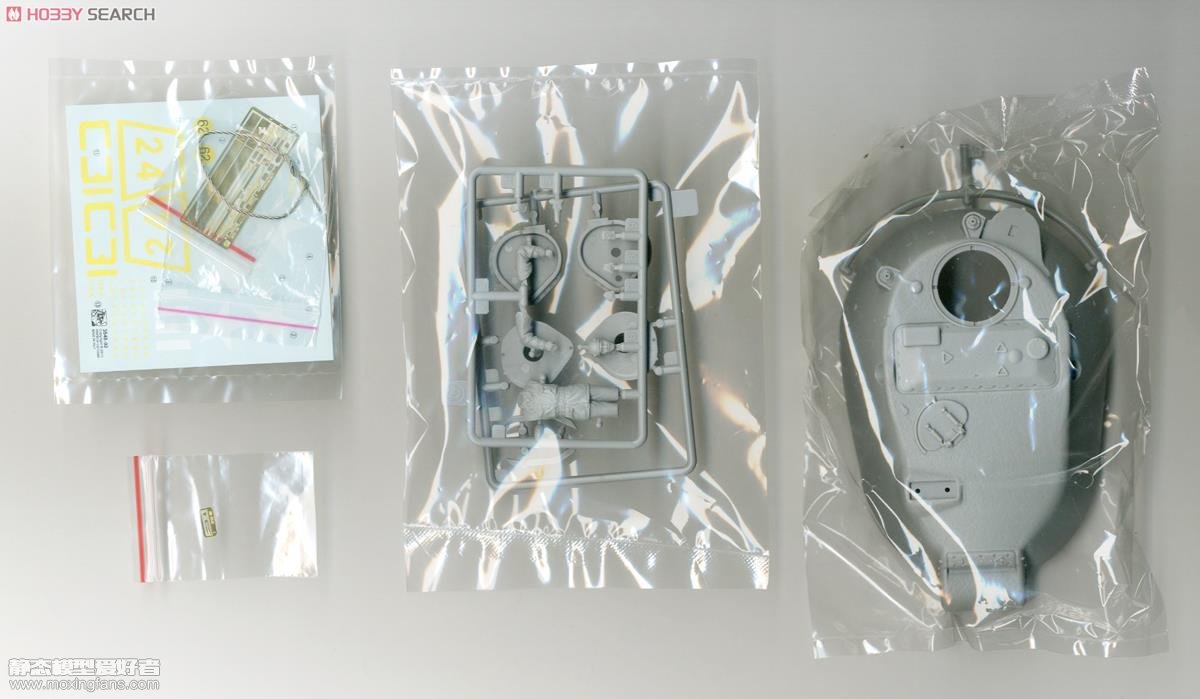

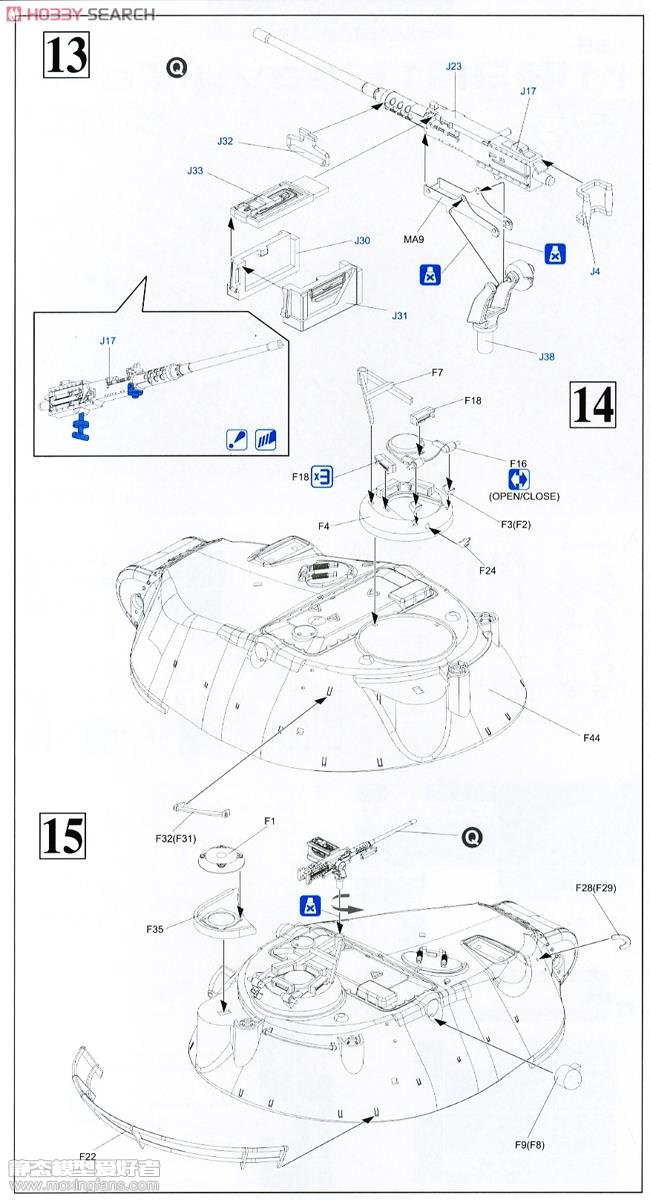

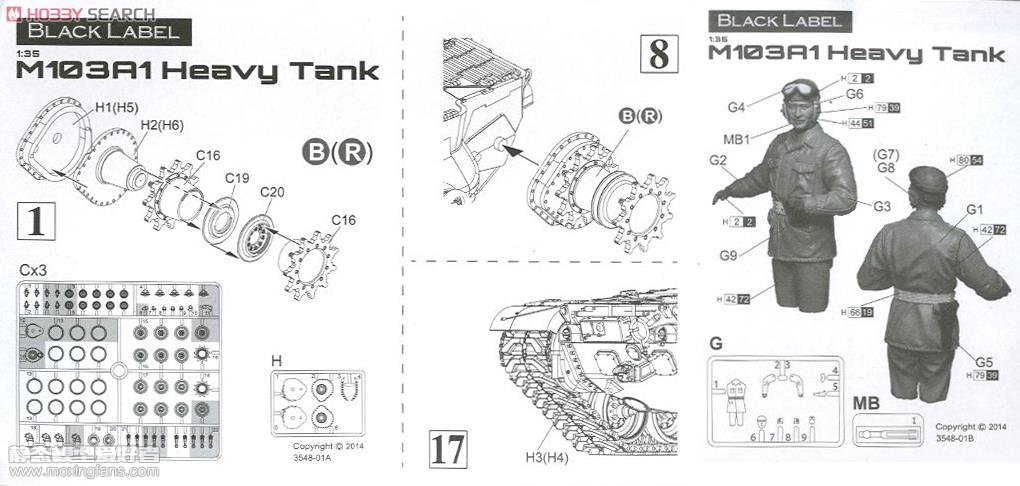

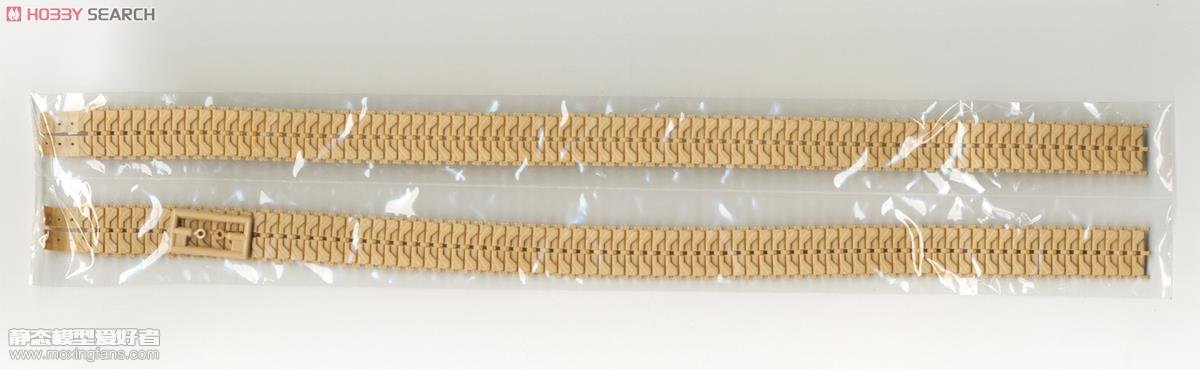

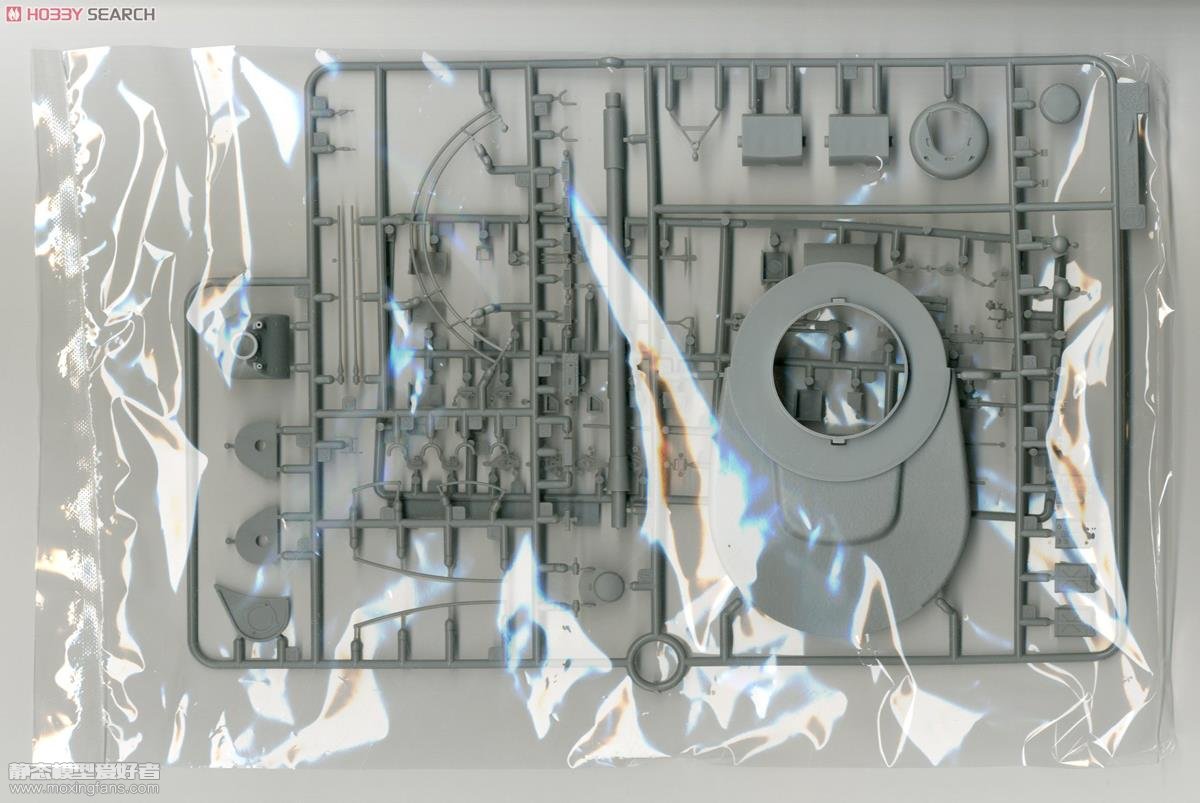

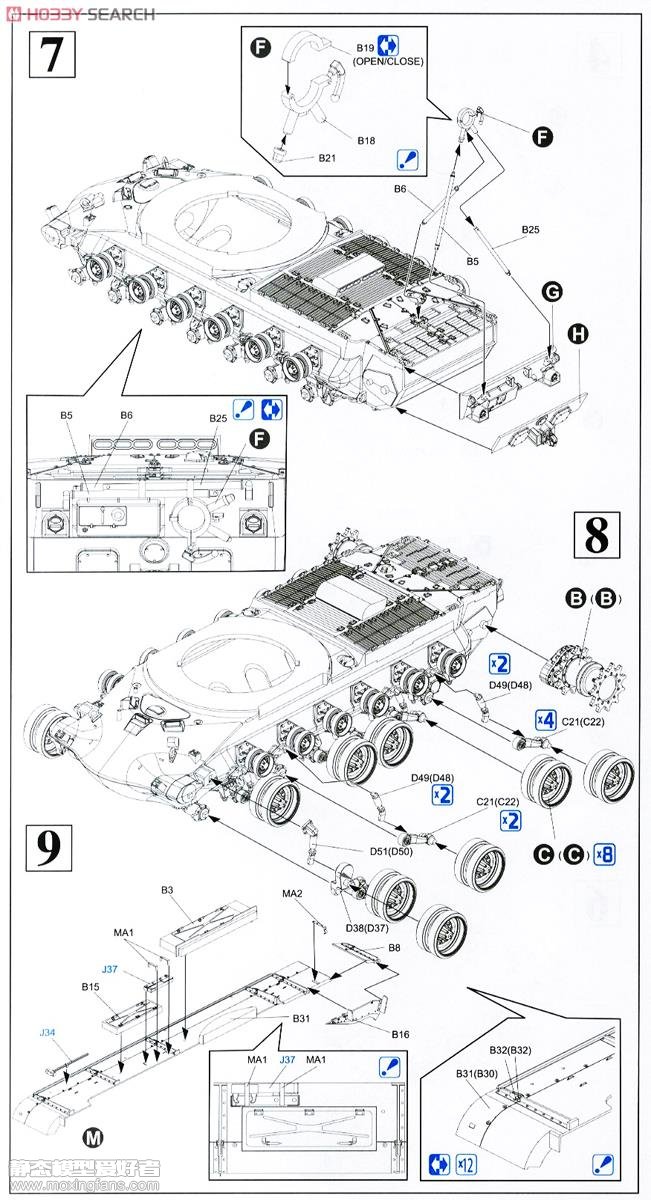

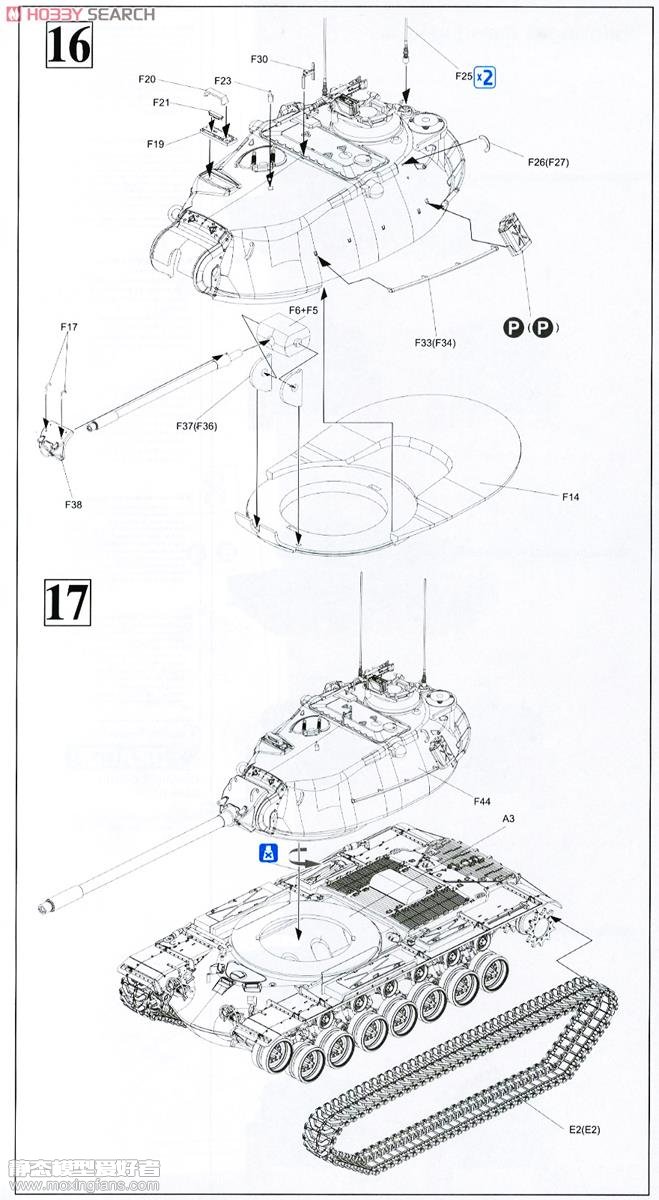

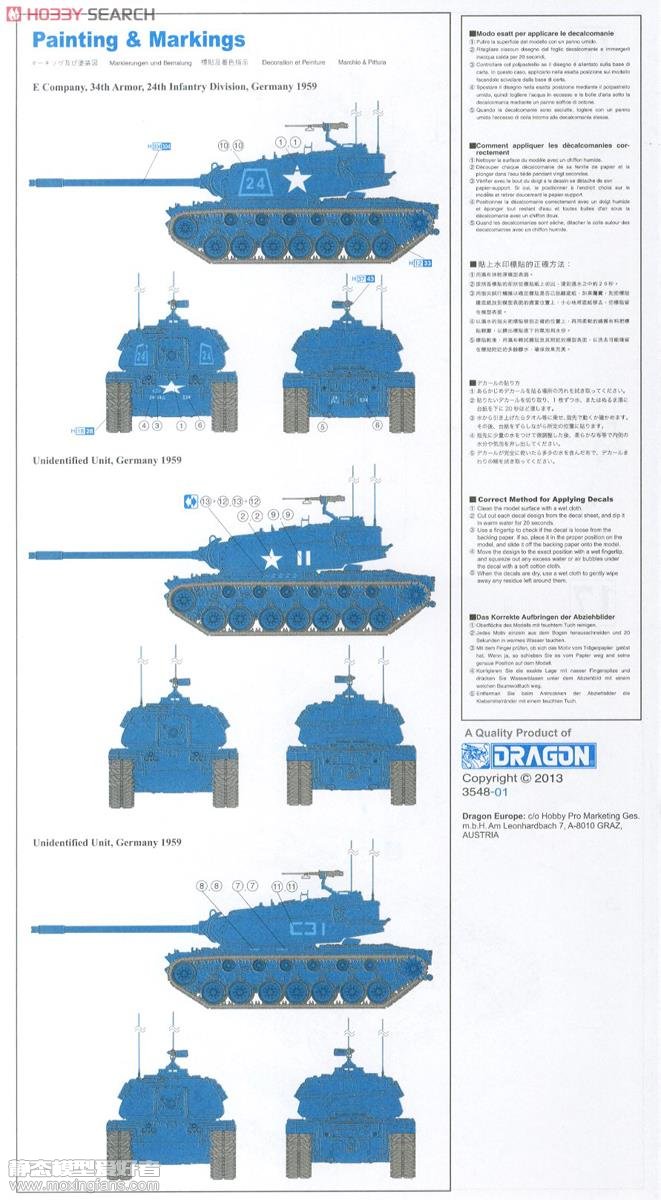

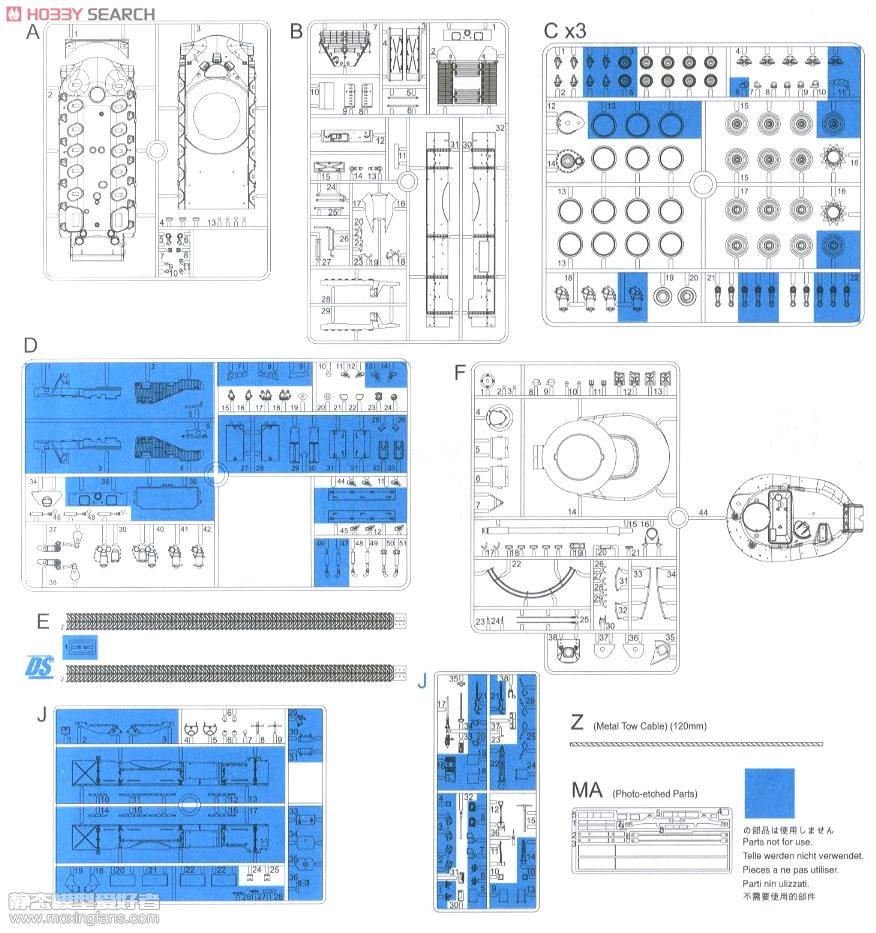

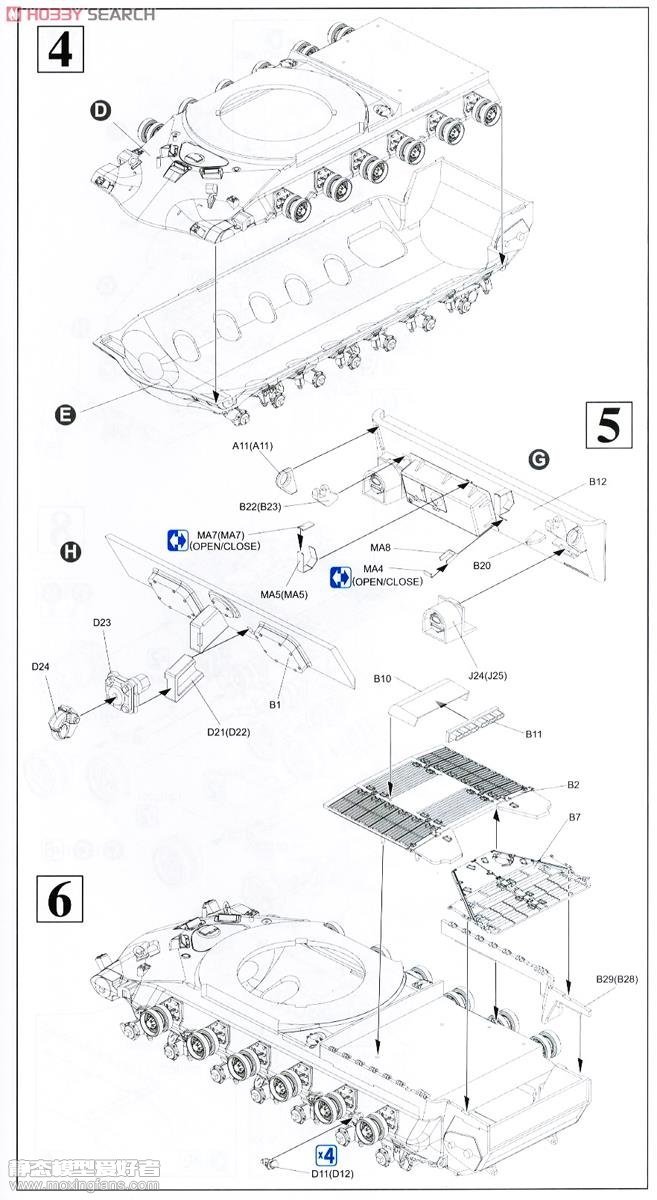

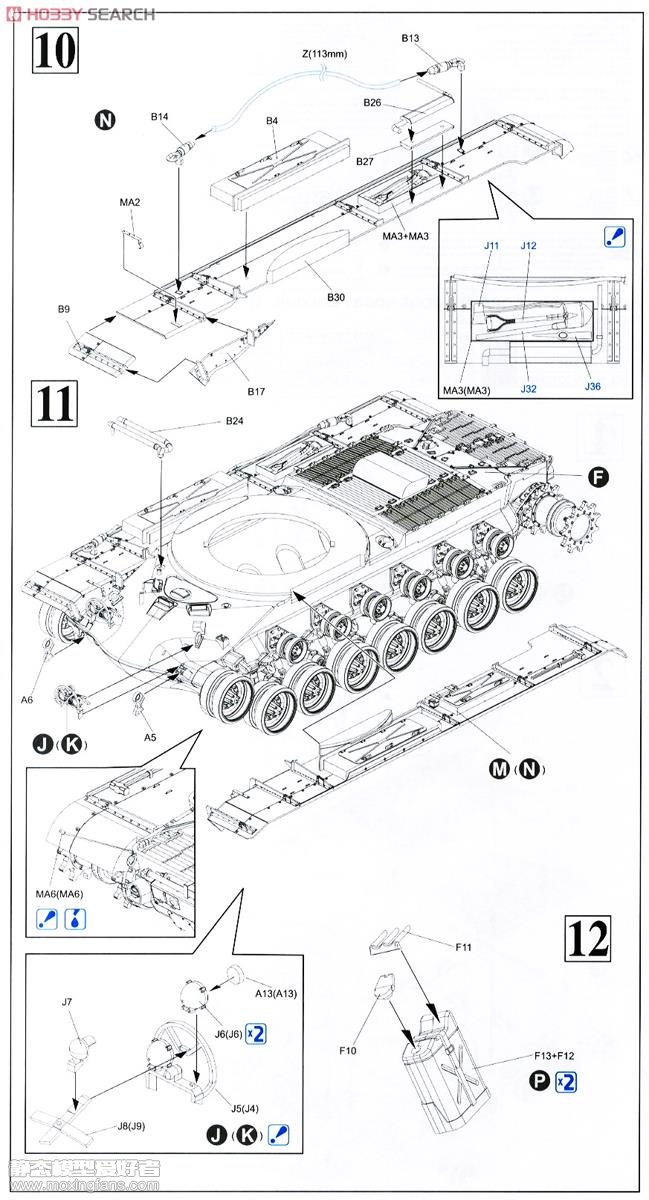

板件图和说明书如下（部分来自HOBBY SEARCH）：
                    来源：1999
|
【威龙 3548】美国M103A1重型坦克板件图和说明书
