【威龙 6796】苏联ISU-152-2重坦克155mm BL-10炮板件图和说明书

转载

英利

 为了在战役中摧毁德军的坚固防御工事和新式重型坦克,苏军决定发展威力强大的自行火炮。SU-152的成功使苏联坦克设计师们决定再设计一种基于新型IS坦克底盘的突击炮,这个设计方案被命名为“241项目”。新的突击炮看上去和它的前辈SU-152很相似,尽管新车具有更高的隔舱,其内部容量却和SU-152没有区别,所以它们都只能装备20发炮弹。两种突击炮都安装了相同的火炮-152mm的ML-20S榴弹炮。1943年夏季,“241项目”正式上报GKO,很快GKO批准生产并装备红军部队,命名为ISU-152设计方案。

ISU突击炮还经常被作为炮兵火力来使用,因为它们既能直瞄射击也能间接瞄准射击。隶属于乌克兰第1方面军的独立近卫第368重型自行炮兵团就曾担任炮兵任务,在107分钟内该团向德军倾泻了980发炮弹。造成德军2个摩托分队被完全摧毁,还损失了8门火炮,整整一个步兵营的人员几乎被全歼。
ISU-152在叙利亚等国一直服役到70年代末期,前几次中东战争中,它可以轻易的击毁以军的M4谢尔曼坦克。在朝鲜战场上,中国的志愿军也驾驶着ISU-152驰骋战场,1952年10月4日,志愿军第5坦克团第四重型坦克连的1辆IS-2重型坦克和1辆SU152自行火炮于当晚进入射击阵地,4日,韩军又以1个连的兵力在57架次飞机和4辆坦克的支援下,向67高地进攻。坦克第5团的505号自行火炮先后击毁击伤敌坦克各1辆,配合步兵粉碎了敌7次冲击。。但是60年代以来,中东战场上的ISU-152面对以军的M48等坦克则显得有气无力。
1943年底,彼尔姆的172工厂接到在ISU-152自行火炮基础上设计一门比现有152mm ML-20和122mm A-19威力更强的火炮的任务
1944年初,172工厂设计了一门高膛压的152mm火炮BL-8,他们在炮口上加装了一个巨大的制退器。该炮配备了一个高压气缸来排走膛内的气体,并采用了液压制退的炮架
这门炮搭载在100号工厂制造的地盘上,后来被称为ISU-152-1
1944年7月22日,火炮进行了试射,发射了152mm高爆弹,48kg重的OF-540,152mm穿甲弹,弹重48.8公斤的BR-540和40kg重的增程弹G-530,到8月17日为止进行了501次射击和52公里的行驶
152mmBR-540进行了射击,在600米距离上击穿了203mm厚的靶板(K=2300),在200米距离上击穿了180mm厚,30°放置的靶板(K=2350)。问题在于,大多数的炮弹在靶板上碎开了,也就是说,炮弹的质量太差,实际作战时未必能有效毁伤坦克
初速:OF-540 851m/s BR-540 826m/s G-530 866m/s。OF-540的最大射程为17公里,炮口仰角17°。
工厂的结论:BL-8令人满意,但炮弹非常不理想。
BL-8之后,172厂开始设计一个更强大的152mm火炮,BL-10。他们安装了新型的楔形炮闩和半自动装弹机,使得射速增加到3发/分,以1944年的技术来看这个半自动装弹机是非常伟大的技术创新。火炮倍径降低到L/48.5,发射BR-540的初速提升到880m/s
BL-10的原型被172工厂生产出来,搭载到ISU-152-2上进行了测试,结果十分令人满意。但由于战争结束BL-10没有被大规模生产。
在高膛压152mm火炮工程进行的同时,172工厂也在研制改进型122mm火炮。1944年他们完成了122mm BL-9。这门火炮安装了楔形炮闩和半自动装弹机。172工厂没有设计新的药筒,而是用了BL-8的药筒,结果就是BL-9需要一个额外的药室。
1944年5月,BL-9的原型出厂,6月安装到了100号工厂生产出的ISU-122-1上。9月,BL-9进行了实地测试,发射了25kg重的高爆弹和穿甲弹。高爆弹的射程为10700米,穿甲弹初速据测为987m/s(设计为1000m/s),估计射速为3发/分,但没有实际测试。
1945年5月测试时,BL-9的炮管无法承受压力而产生破裂。这个事件,加上战争的结束,最终导致了BL-9被废弃。

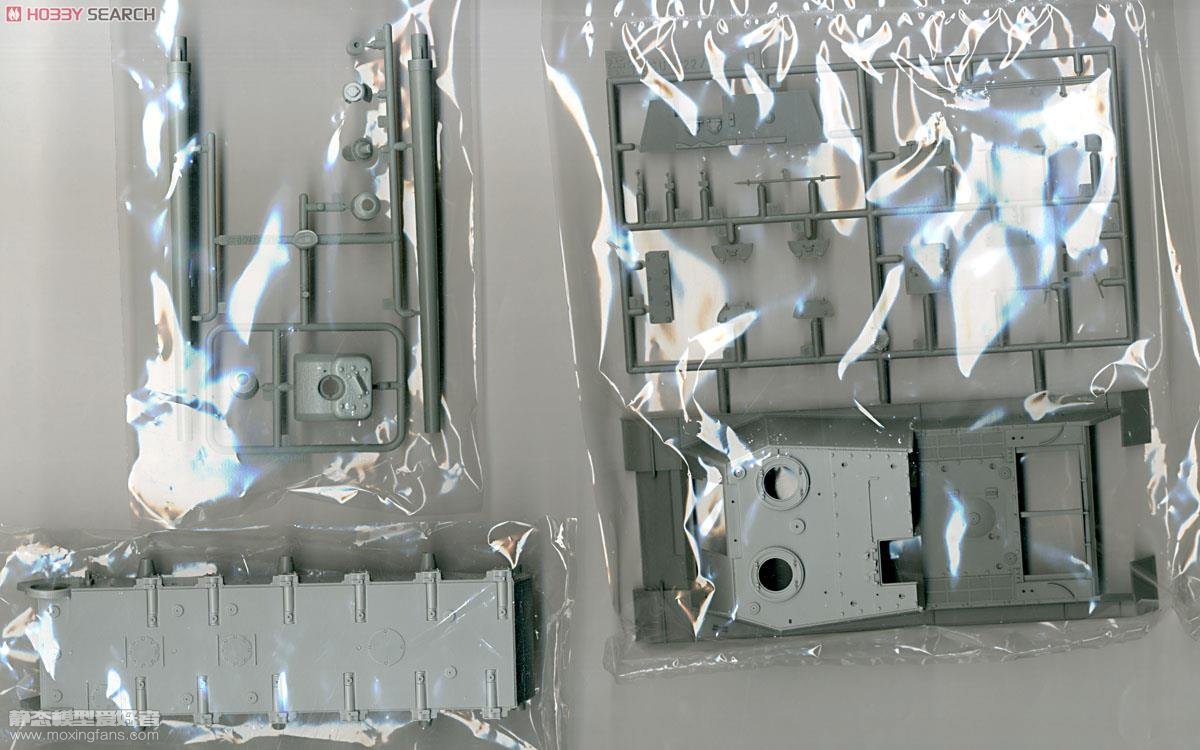

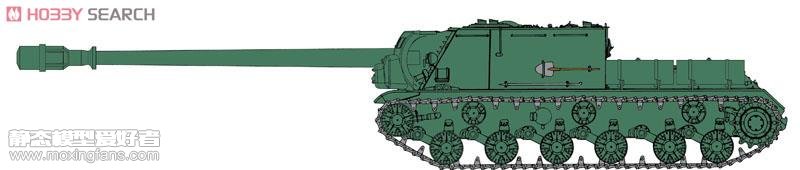

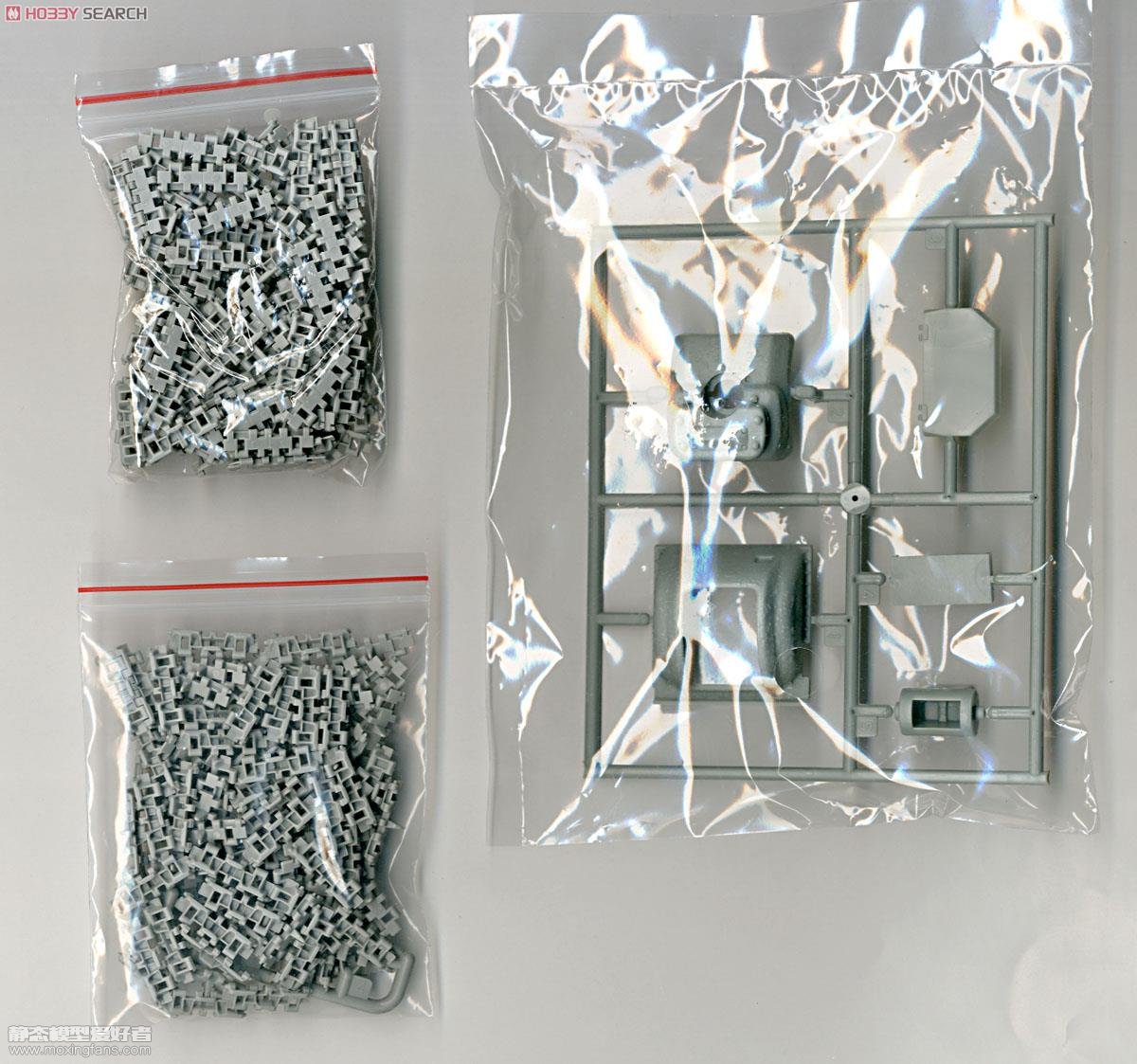

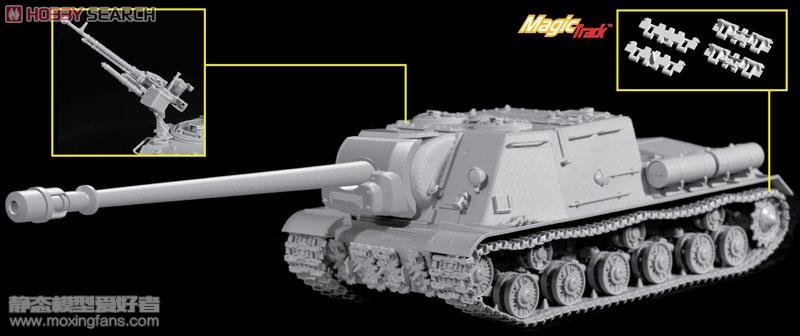

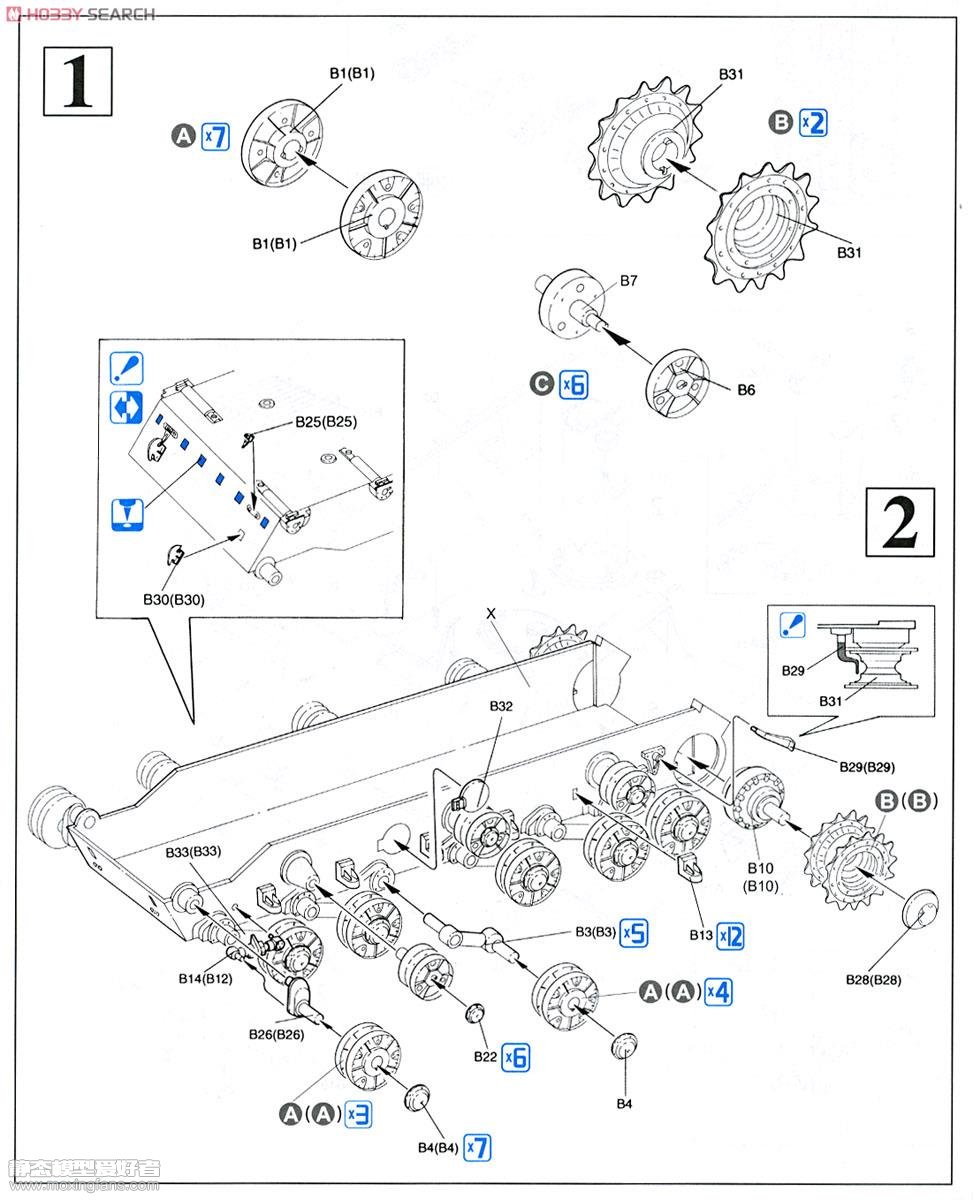

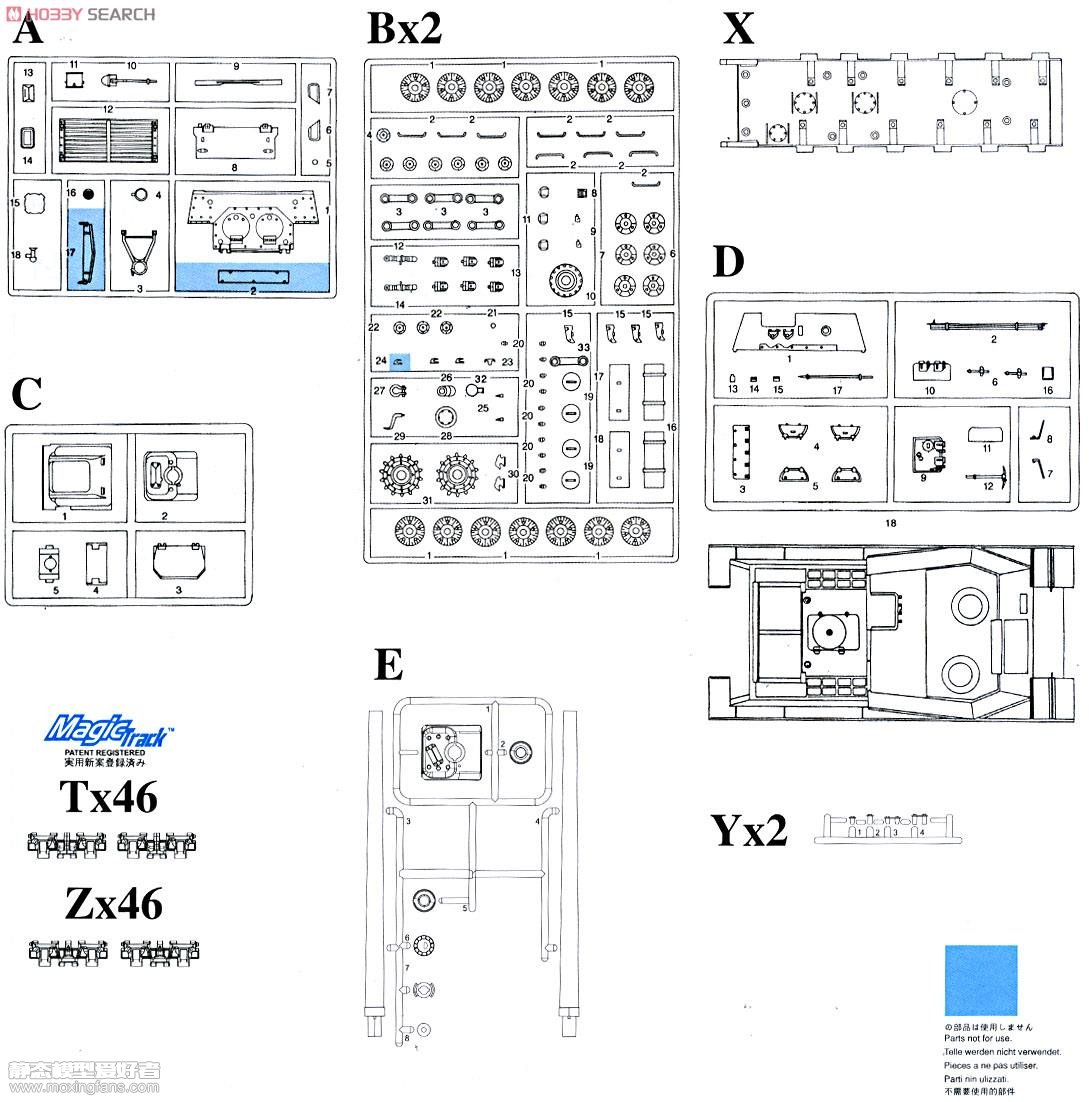

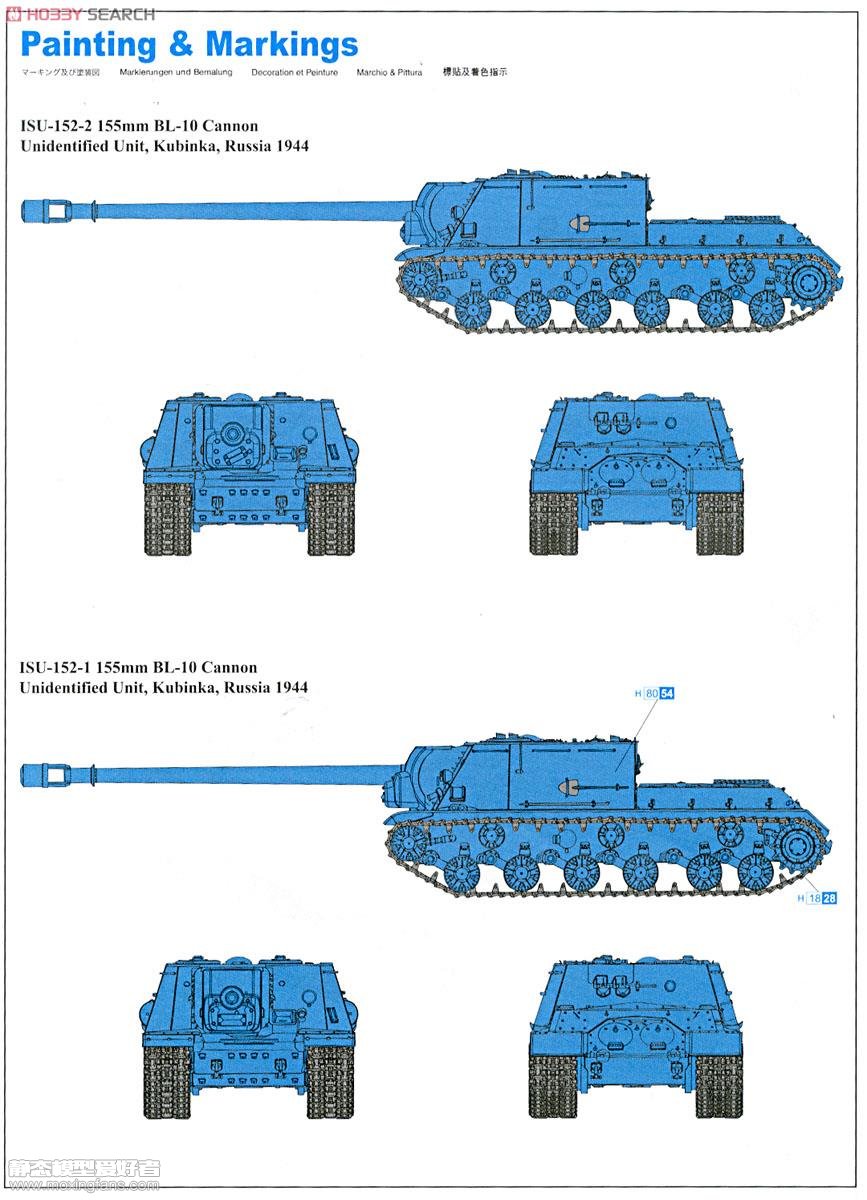

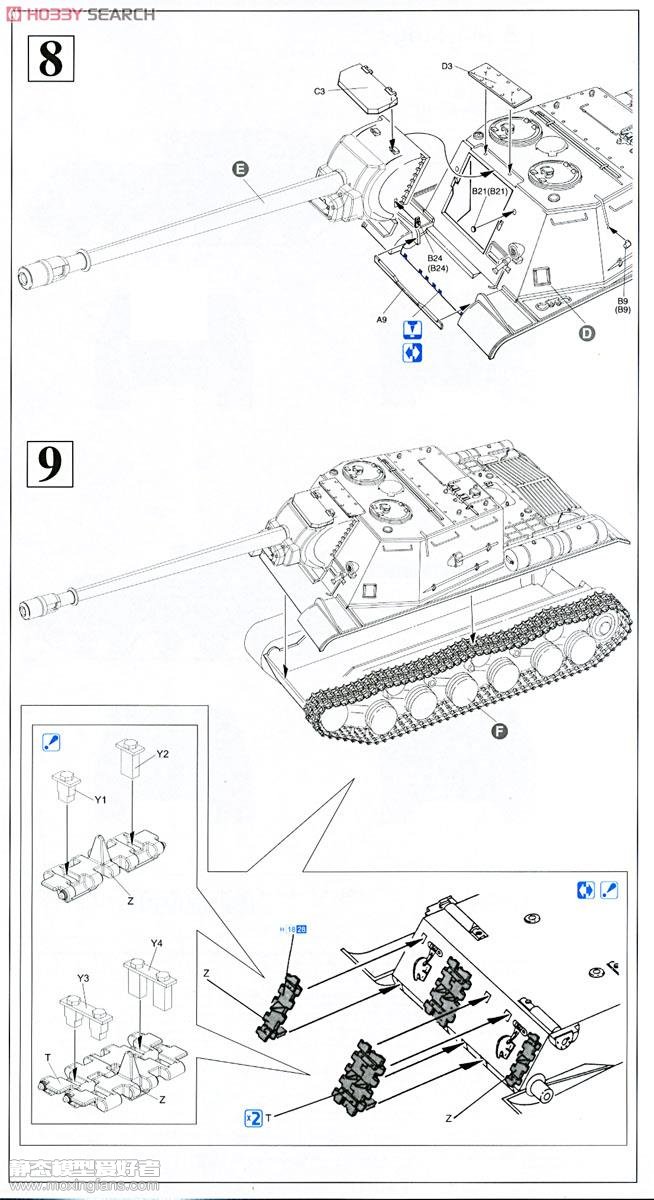

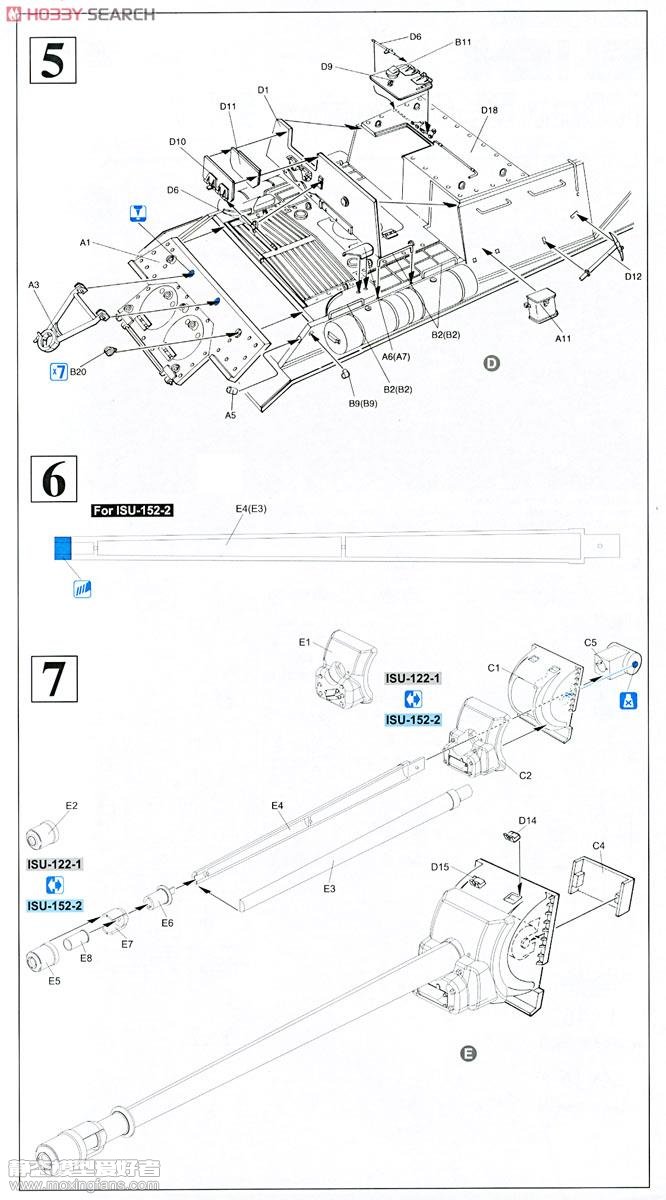

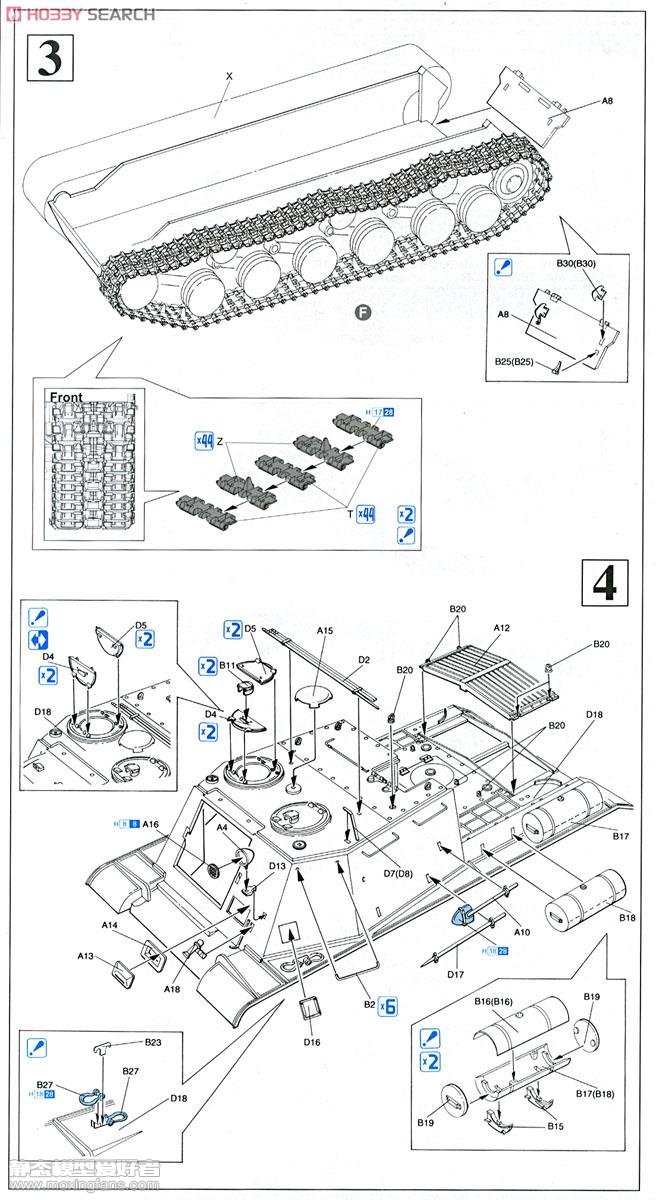

板件图和说明书如下(部分来自HOBBY SEARCH):














来源:1999    基本就是老板件加BL10,......
